産業用高周波プローブ
産業用高周波プローブ

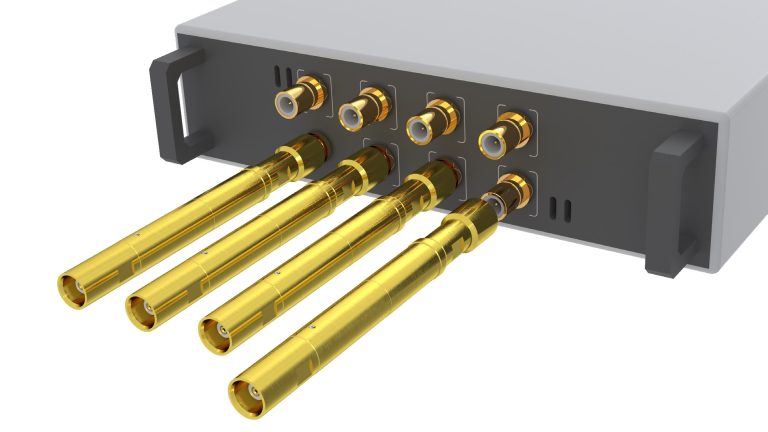

産業用コネクタを検査するプローブです。
- 同軸コネクタ 全般
産業用高周波プローブ
| 品番 | Contacting | DUT | Center Pitch | テスト周波数 | インピーダンス | 取付 | 配線 |
| F083 交換用プローブ |
– | – | 1.27mm | – | – | – | – |
| F086 交換用プローブ |
– | – | 1.27mm | – | – | – | – |
| HF86002B0021G530 (HF60-0021 1.0/2.3-F 4 P MCX) |
DIN 1.0/2.3-Female |  |
6.50mm | 4 GHz | 50Ω | リセプタクルH860 | ケーブルH860AE |
| HF86005B0011G530 (HF60-0011 BMA-M 4 P MCX) |
BMA-Male |  |
6.00mm | 4 GHz | 50Ω | リセプタクルH860 | ケーブルH860AE |
| HF86002B0016G550 (HF60-0016 BNC-F 4 P MCX) |
BNC-Female |  |
8.50mm | 4 GHz | 50Ω | リセプタクルH860 | ケーブルH860AE |
| HF86-0003 NEW ! Wobble Function |
BNC-Female | |
7.40mm | 6 GHz | 50Ω | ネジ止め式 | ケーブルH860AE |
| HF86005B0022G790 (HF60-0022 FME-M 2 P MCX) |
FME-Male |  |
8.50mm | 2 GHz | 50Ω | リセプタクルH860 | ケーブルH860AE |
| HF86005B0030G530M NEW ! | GT13-Male | 6.50mm | 6 GHz | 50Ω | リセプタクルH860 | ケーブルH860AE | |
| HF86005B0023G530 (HF60-0023 GT16-M 4 P MCX) |
GT16-Male |  |
6.50mm | 4 GHz | 50Ω | リセプタクルH860 | ケーブルH860AE |
| HF86002B0024G530 (HF60-0024 MMBX-F 4 P MCX) |
MMBX-Female |  |
8.50mm | 4 GHz | 50Ω | リセプタクルH860 | ケーブルH860AE |
| HF86002B0014G530 (HF60-0014 MMCX-F 6 P MCX) |
MMCX-Female |  |
5.00mm | 6 GHz | 50Ω | リセプタクルH860 | ケーブルH860AE |
| HF89002B0001G900 NEW ! | MMPX-Female | 4.50mm | 12 GHz | 50Ω | リセプタクルH860 | ||
| HF86005B0013G530 (HF60-0013 M-SMP-M 6 P MCX) |
Mini SMP-Male |  |
5.00mm | 6 GHz | 50Ω | リセプタクルH860 | ケーブルH860AE |
| HF89005B0003G930 NEW ! | Mini SMP-Male | |
5.00mm | 12 GHz | 50Ω | リセプタクルH860 | |
| HF86002B0027G430 (HF60-0027 N-F 6 P MCX) |
N-Female |  |
12.50mm | 6 GHz | 50Ω | リセプタクルH860 | ケーブルH860AE |
| HF86002B0017G730 (HF60-0017 QMA-F 6 P MCX) |
QMA-Female |  |
8.50mm | 6 GHz | 50Ω | リセプタクルH860 | ケーブルH860AE |
| HF86005B0007G530 (HF60-0007 RF-M 6 P MCX(Micro RF-Male)) |
Micro RF-Male |  |
6.00mm | 6 GHz | 50Ω | リセプタクルH860 | ケーブルH860AE |
| HF86005B0018G530 (HF60-0018 R-SMA-F 6 P MCX) |
R-SMA-Female |  |
8.50mm | 6 GHz | 50Ω | リセプタクルH860 | ケーブルH860AE |
| HF86005B0015G450 (HF60-0015 R-TNC-F 2 P MCX) |
R-TNC-Female |  |
14.00mm | 2 GHz | 50Ω | リセプタクルH860 | ケーブルH860AE |
| HF86002B0001G530 (HF60-0001 SMA-F 8 P MCX) |
SMA-Female |  |
6.50mm | 6 GHz | 50Ω | リセプタクルH860 | ケーブルH860AE |
| HF86002B0005G530 (HF60-0005 SMB-F 6 P MCX ) |
SMB-Female |  |
6.50mm | 6 GHz | 50Ω | リセプタクルH860 | ケーブルH860AE |
| HF83005B0002G520 NEW ! | SMB-Male |  |
6.00mm | 5 GHz | 50Ω | リセプタクルH830 | ケーブルH860AE |
| HF86005B0004G530 (HF60-0004 SMB-M 5 P MCX(SMB-Male)) |
SMB-Male | |
6.00mm | 5 GHz | 50Ω | リセプタクルH860 | ケーブルH860AE |
| HF86-0002 NEW ! Wobble Function |
SMB-Male | |
7.40mm | 6 GHz | 50Ω | ネジ止め式 | ケーブルH860AE |
| HF83005B0001G520 NEW ! | SMC-Male |  |
6.00mm | 5 GHz | 50Ω | リセプタクルH830 | ケーブルH860AE |
| HF86005B0003G530 (HF60-0003 SMC-M 5 P MCX(SMC-Male)) |
SMC-Male | |
6.00mm | 5 GHz | 50Ω | リセプタクルH860 | ケーブルH860AE |
