F100…HP (Center Pitch: 2.54mm/100mil)
F100…HP (Center Pitch: 2.54mm/100mil)
- プログレッシブシリーズ
- 最大ストローク: 6.4mm
- 推奨ストローク: 4.3mm
- 推奨ストローク時のバネ圧: 130/200/300gf
- 初期バネ圧: 75/130/200gf
F100...HP (Center Pitch: 2.54mm/100mil)
F100...HP (Center Pitch: 2.54mm/100mil)
※ソケットH100の打ち込み工具はFM製品用工具のFEWZをご参照下さい。

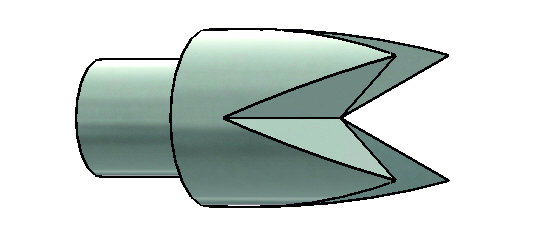

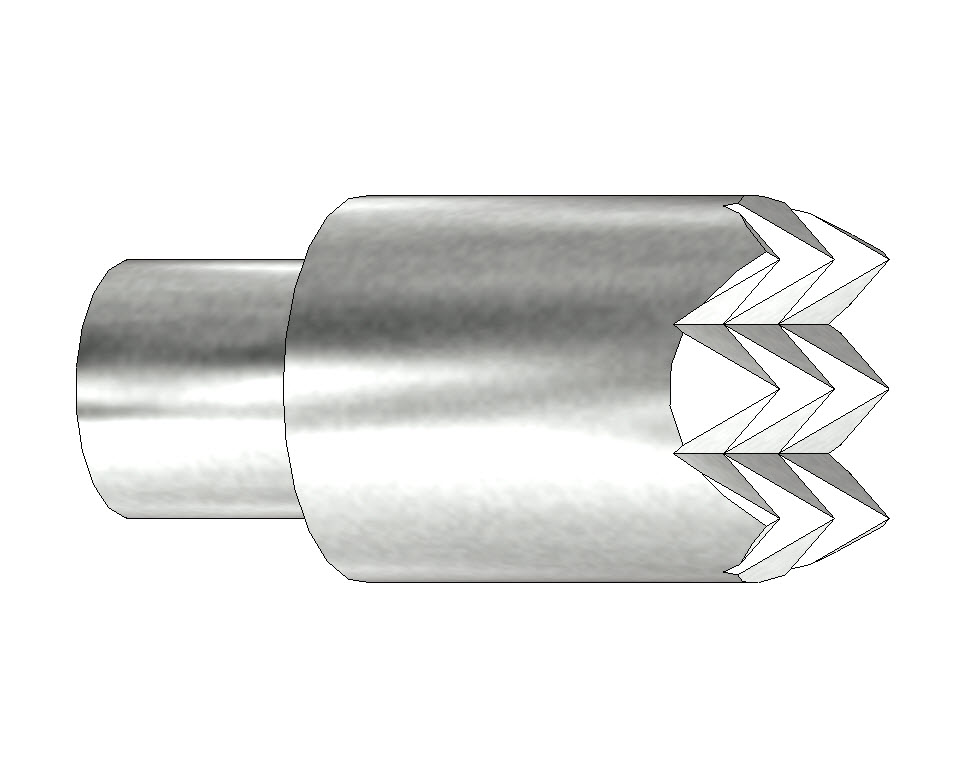

F100...HP/先端形状・材質・メッキ・直径φ(mm)
21 Steel;P
φ0.90
33 Steel;P
φ0.90
43 Steel;P
φ0.90
62 Steel;P
φ0.90
標準仕様
| 最大ストローク | 6.4mm |
| 推奨ストローク | 4.3mm |
| 推奨ストローク時のバネ圧 | 130/200/300gf |
| 初期バネ圧 | 75/130/200gf |
材質
| プランジャー | 先端形状参照 |
| バレル | 洋白・Auメッキ |
| スプリング | SWP・Auメッキ |
| ソケット | 洋白・Auメッキ |
電気特性
| 定格電流 | 5.0A |
| 固有抵抗 | <30mΩ |
適合温度
| 標準仕様 | -20 ～ +80℃ |
注文方法
注文コード【F100 33S 090 P 200 HP】の場合
| F100 | 33S | 090 | P | 200 | HP |
| シリーズ：F100 | 先端形状：33S
材質：S=Steel |
先端直径：090=0.90mm | 表面処理：P=特殊メッキ | バネ圧：200=200g | HP=特殊仕様 |
| 付注：HPL=Higher Preload in L-Version | |||||
| ※ソケットを注文する際、ソケット図面の上方に表示されている名称をご参照下さい。例：H100CR/10.0 | |||||
※仕様は予告無く変更する場合がございます
