1.36-L25シリーズ(Center Pitch 2.54mm)

1.36-L25シリーズ(Center Pitch 2.54mm)

  • 最大ストローク: 6.3mm
  • 推奨ストローク: 4.2mm
  • 推奨ストローク時のバネ圧 : 170gf又は230gf

プローブ(mm)

1.36-L25-A3

1.36-L25-CA1

ソケット(mm)

R100-CR-2.5T

R100-CR-2.5T-SC

View more

適用リード線付き端子(mm)

Φ1.0丸ピン用リード線付き端子

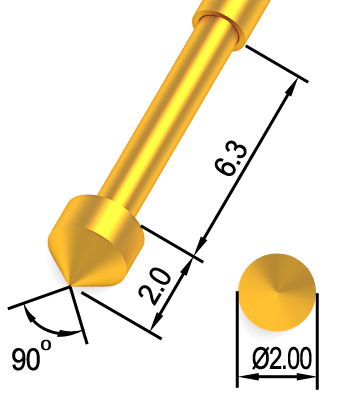

先端形状(mm)

A

A3 ※Niメッキ

AH(ZL)

CA1

View more

標準仕様

最大ストローク 6.3mm
推奨ストローク 4.2mm
推奨ストローク時のバネ圧 170gf    (CE1.5、A3 : 230gf) (D :275gf )

材質

プランジャー BeCu、Ni下地Auメッキ(或いはRhメッキ,Niメッキ) (A , AH , H , D , CG: SK4)
※Rhメッキ仕様の販売が終了次第、Auメッキ仕様へ変更となります。
バレル 燐青銅(或い真鍮)、Ni下地Auメッキ
スプリング SUS
ソケット 燐青銅(或い真鍮)、Ni下地Auメッキ

電気特性

定格電流 3A
固有抵抗 30mΩ

適合温度

標準仕様 -40 ~ +180℃

注文方法

プローブ

シリーズ名 - 先端形状

【例】 1.36-L25-CG

ソケット

シリーズ名-ソケット形状

【例】 R100-WW-2.5T



※仕様は予告無く変更する場合がございます
