IP2シリーズ(Center Pitch 2.00mm)

IP2シリーズ(Center Pitch 2.00mm)

  • 最大ストローク : 6.0mm
  • 推奨ストローク : 4.0mm
  • 推奨ストローク時のバネ圧: 70gf
  • 定格電流: 5A
  • 固有抵抗: <10mΩ

プローブ(mm)

IP2

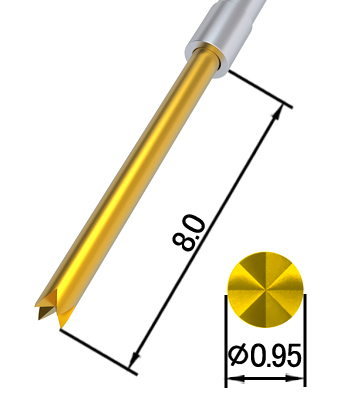

先端形状(mm)

A

CA

CG

CE

適用リード線付き端子(mm)

Φ0.57丸ピン用リード線付き端子

標準仕様

最大ストローク 6.0mm
推奨ストローク 4.0mm
推奨ストローク時のバネ圧 70gf

材質

プランジャー BeCu、Ni下地Auメッキ
バレル 真鍮、Niメッキ
スプリング SUS
適合リード線付き端子 燐青銅(或は真鍮)、Ni下地Auメッキ

電気特性

定格電流 5A
固有抵抗 <10mΩ

適合温度

標準仕様 -40 ~ +180℃

注文方法

プローブ

シリーズ名 - 先端形状

【例】 IP2-A

リード線付き端子

【例】 Φ0.57丸ピン用リード線付き端子



※仕様は予告無く変更する場合がございます
