HF890MMBXf-SMAf0112G910SMPmP (Center Pitch: 12.0mm/472mil)
HF890MMBXf-SMAf0112G910SMPmP (Center Pitch: 12.0mm/472mil)
MMBX-Female、SMA-Female 用
周波数：12.0GHz
FEINMETALL社製品
プローブ(mm)
HF890MMBXf-SMAf0112G910SMPmP (Center Pitch: 12.0mm/472mil) Contacting SMA-Female

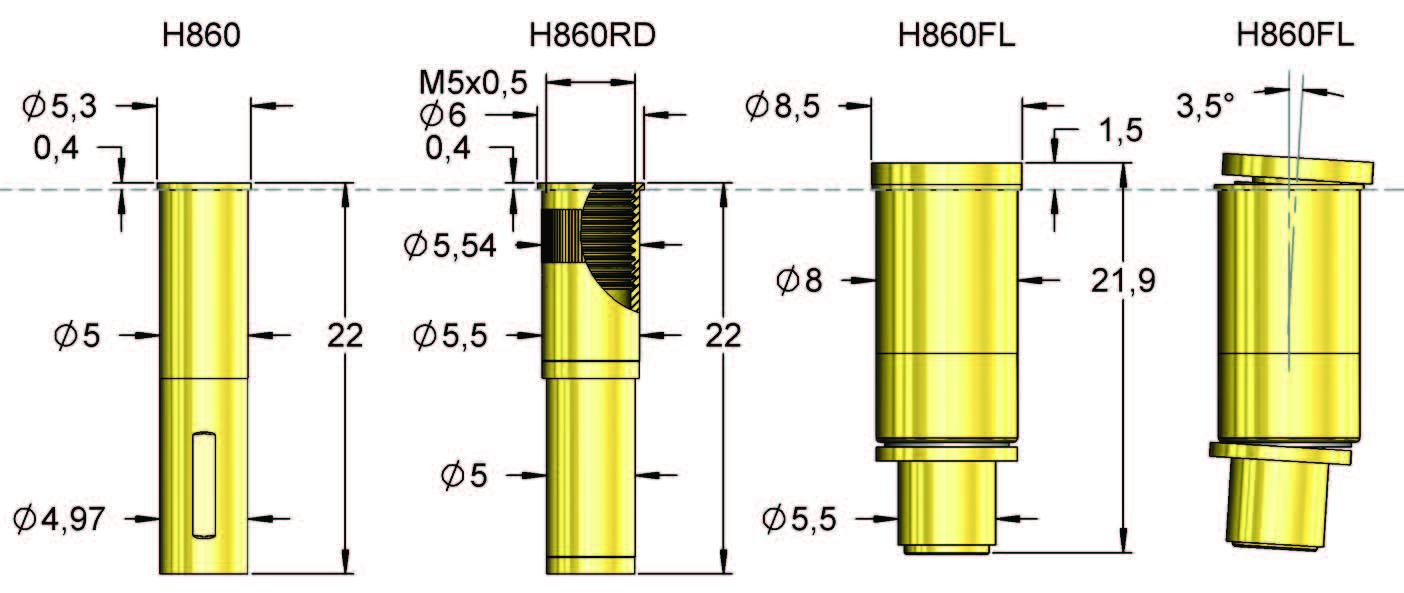

ソケット(mm)
DUT
MMBX-Female
SMA-Female
推奨ドリルサイズ
| 材質 | ドリル φ(mm) |
| H860 | 4.99-5.00 |
| H860RD | 5.51-5.53 |
| H860FL | 7.99-8.01 |
先端形状
02 BeCu ; G
※詳細は下記の表1をご参照下さい
| 表1 | ||||
| センターピン(ФA)mm | シールディングプランジャー(ФB)mm | Overlap
(C)mm |
基板面からの高さ(H)mm | 全長(L)mm |
| 1.10 | 6.00 | 1.50 | 11.50 | 41.50 |
標準仕様
| HF890MMBXf-SMAf0112G910SMPmP | ||
| センターピン | 最大ストローク | 1.9mm |
| 推奨ストローク | 1.2mm | |
| 推奨ストローク時のバネ圧 | 110gf | |
| 初期バネ圧 | 75gf | |
| シールディングプランジャー | 最大ストローク | 5.0mm |
| 推奨ストローク | 4.0mm | |
| 推奨ストローク時のバネ圧 | 800gf | |
| 初期バネ圧 | 450gf | |
材質
| センターピン | シールディングプランジャー | |
| プランジャー | BeCu・Auメッキ | |
| スリーブ | 真鍮・Auメッキ | |
| スプリング | SWP・Auメッキ | SUS・メッキ無し |
| ソケット | 真鍮・Auメッキ | |
電気特性
| センターピン | シールディングプランジャー | |
| 定格電流 | 3.0A | 10.0A |
適合温度
| センターピン | シールディングプランジャー | |
| 標準仕様 | -20 ～ +80℃ | |
注文方法
注文コード：HF890MMBXf-SMAf0112G910SMPmP
| HF890 | MMBXf | – | SMAf | 01 | 12G | 910 | SMP | m | P |
| シリーズ：HF890 | DUT：MMBX
f=メス |
DUT：SMA
f=メス |
ハウジングタイプ：01=1極 | 周波数：12GHz | バネ圧：910=910g | 後端：SMP | オス/メス：m=オス | 実装方法：P=プラグイン式 | |
| ※ソケットを注文する際、ソケット図面の上方に表示されている名称をご参照下さい。例：H860、H860RD（プローブがねじ式の場合）、H860FL | |||||||||
対応同軸ケーブルもございます。
※仕様は予告無く変更する場合がございます
