HF76HFMf0120G635MSMPmS (Center Pitch: 4.00mm/157.5mil)
HF76HFMf0120G635MSMPmS (Center Pitch: 4.00mm/157.5mil)
HFM-Female用
周波数：20GHz

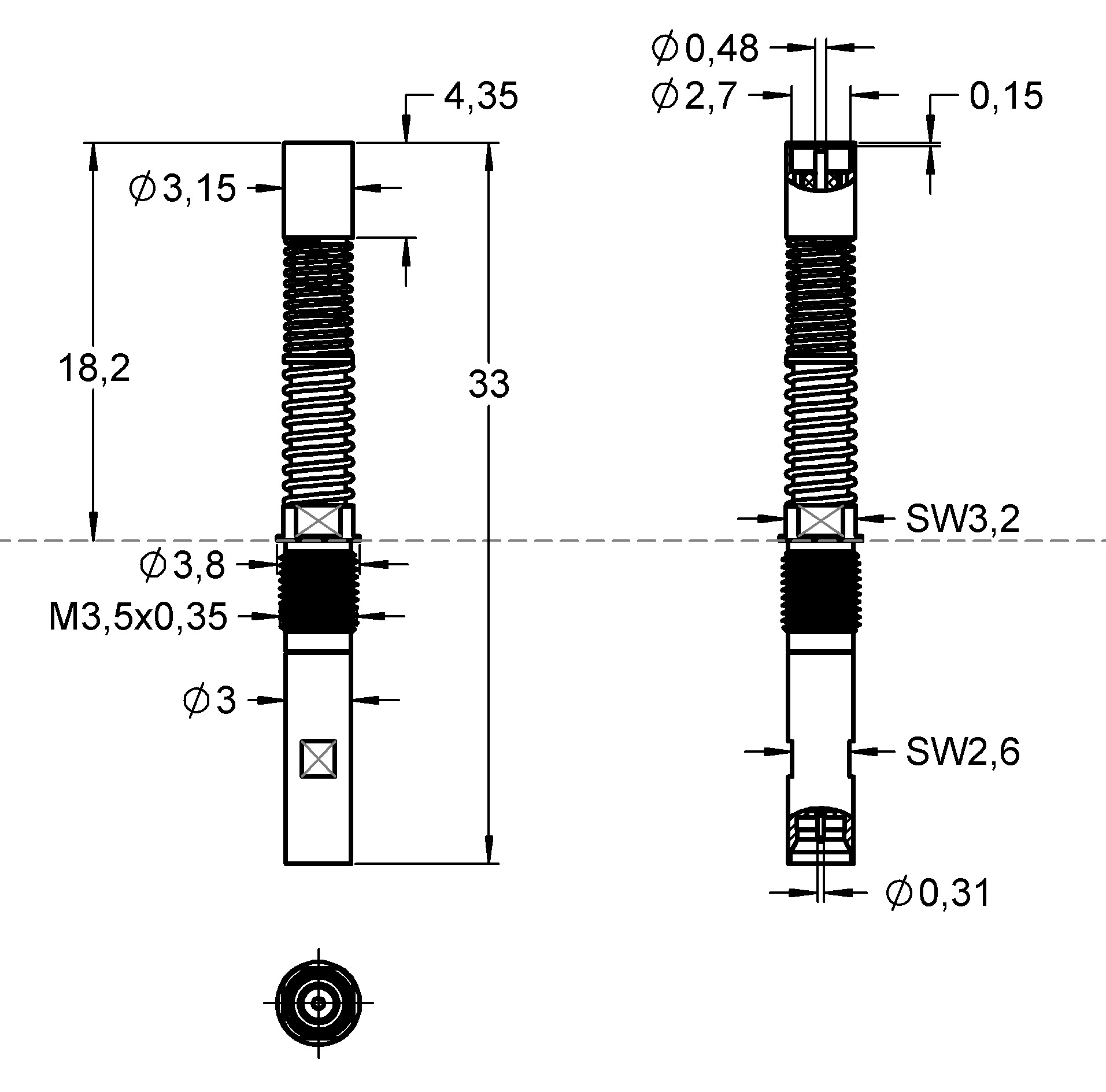

プローブ(mm)
HF76HFMf0120G635MSMPmS (Center Pitch: 4.00mm/157.5mil) Contacting HFM-Female
標準仕様
| HF76HFMf0120G635MSMPmS | ||
| センターピン | 最大ストローク | 1.5mm |
| 推奨ストローク | 0.7mm | |
| 推奨ストローク時のバネ圧 | 125gf | |
| 初期バネ圧 | 100gf | |
| シールディングプランジャー | 最大ストローク | 4.1mm |
| 推奨ストローク | 3.2mm | |
| 推奨ストローク時のバネ圧 | 510gf | |
| 初期バネ圧 | 175gf | |
材質
| スリーブ | 真鍮・Auメッキ |
| プランジャー(inner) | BeCu・Auメッキ |
| プランジャー(outer) | BeCu・Auメッキ |
| スプリング(inner) | SWP ・Auメッキ |
| スプリング (outer) | SWP ・Auメッキ |
適合温度
| センターピン | シールディングプランジャー | |
| 標準仕様 | -45 ～ +100℃ | |
注文方法
注文コード：HF76HFMf0120G635MSMPmS
| HF76 | HFM | f | 01 | 20G | 635 | MSMP | m | S |
| シリーズ：HF76 | DUT：HFM | オス/メス：f=メス | ハウジングタイプ：01=1極 | 周波数：20GHz | バネ圧：635=635g | 後端：MSMP | オス/メス：m=オス | 実装方法：S=ネジ止め式 |
※仕様は予告無く変更する場合がございます
