HF77HMTDm0120G750HMTDmF (Center Pitch: 11.5mm/453mil)
HF77HMTDm0120G750HMTDmF (Center Pitch: 11.5mm/453mil)
H-MTD Male 用
周波数：20GHz

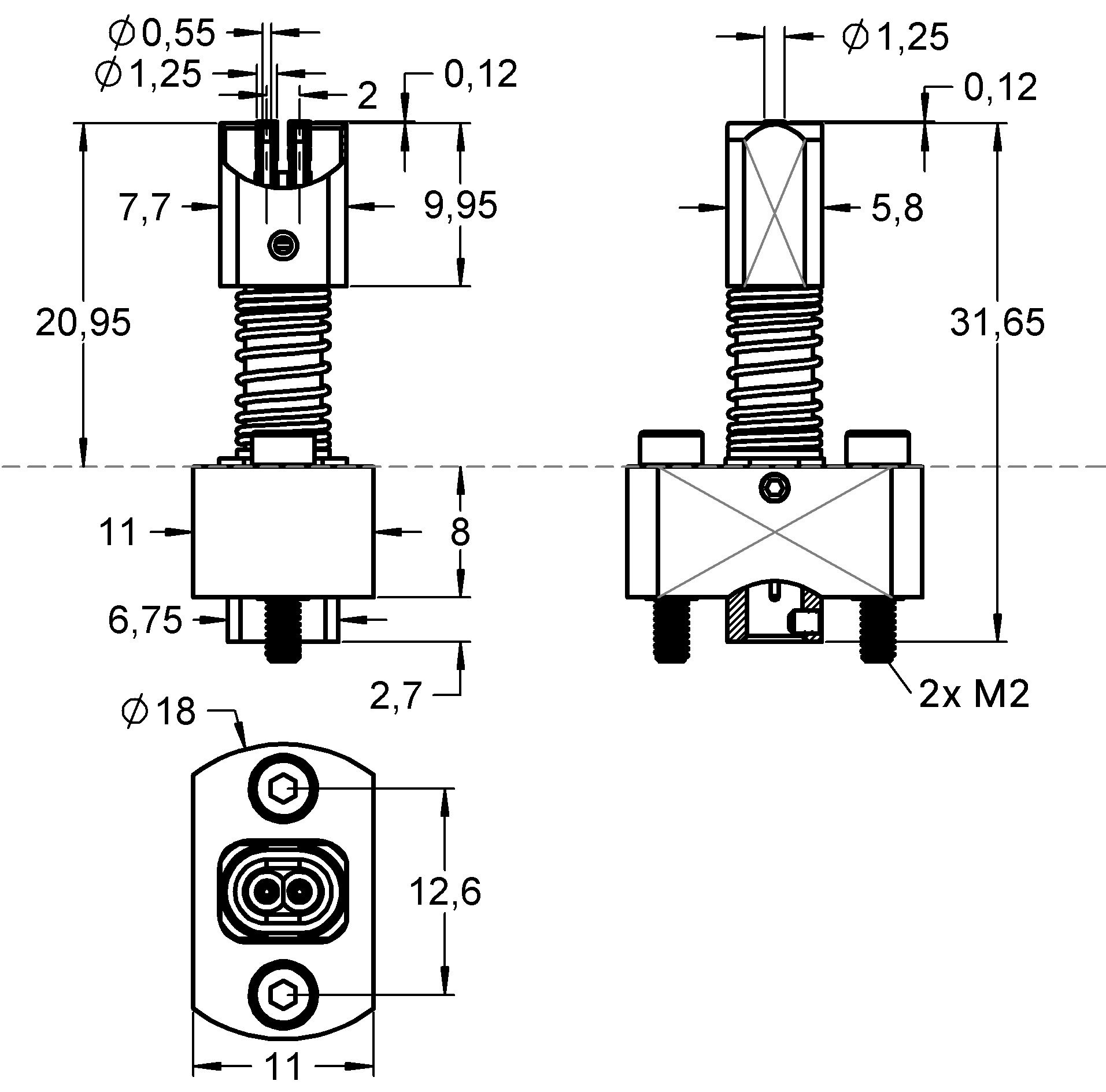

プローブ(mm)
HF77HMTDm0120G750HMTDmF (Center Pitch: 11.5mm/453mil) Contacting H-MTD Male / Wobble Function
標準仕様
| HF77HMTDm0120G750HMTDmF | ||
| センターピン | 最大ストローク | 0.8mm |
| 推奨ストローク | 0.5mm | |
| 推奨ストローク時のバネ圧 | 75gf | |
| 初期バネ圧 | 50gf | |
| シールディングプランジャー | 最大ストローク | 3.5mm |
| 推奨ストローク | 2.5mm | |
| 推奨ストローク時のバネ圧 | 600gf | |
| 初期バネ圧 | 450gf | |
材質
| バレル | 真鍮・Auメッキ |
| プランジャー(inner) | BeCu・Auメッキ |
| プランジャー(outer) | BeCu・Auメッキ |
| スプリング(inner) | SWP・Auメッキ |
| スプリング (outer) | SWP・Auメッキ |
| フランジ | 真鍮・Niメッキ |
電気特性
| センターピン | シールディングプランジャー | |
| 定格電流 | 1.0A | 1.0A |
適合温度
| センターピン | シールディングプランジャー | |
| 標準仕様 | -45 ～ +100℃ | |
注文方法
注文コード：HF77HMTDm0120G750HMTDmF
| HF77 | HMTD | m | 01 | 20G | 750 | HMTD | m | F |
| シリーズ：HF77 | DUT：HMTD | オス/メス：m=オス | ハウジングタイプ：01=1極 | 周波数：20GHz | バネ圧：750=750g | 後端：HMTD | オス/メス：m=オス | 実装方法：F=フランジ |
| 交換用シールディングプランジャー：HF77HMTDm0120G750HMTDmP
交換用センターピン：F07751B135G115 |
||||||||
対応同軸ケーブルもございます。
※旧モデル：HF77HMTDm0114G1020HMTDmF（HF77-0003BG01-1）
※仕様は予告無く変更する場合がございます
