HF77HMTDf0220G1500HMTDmF (Center Pitch: 19.5mm/748mil)
HF77HMTDf0220G1500HMTDmF (Center Pitch: 19.5mm/748mil)
H-MTD Female (2-pole) 用
周波数：20 GHz

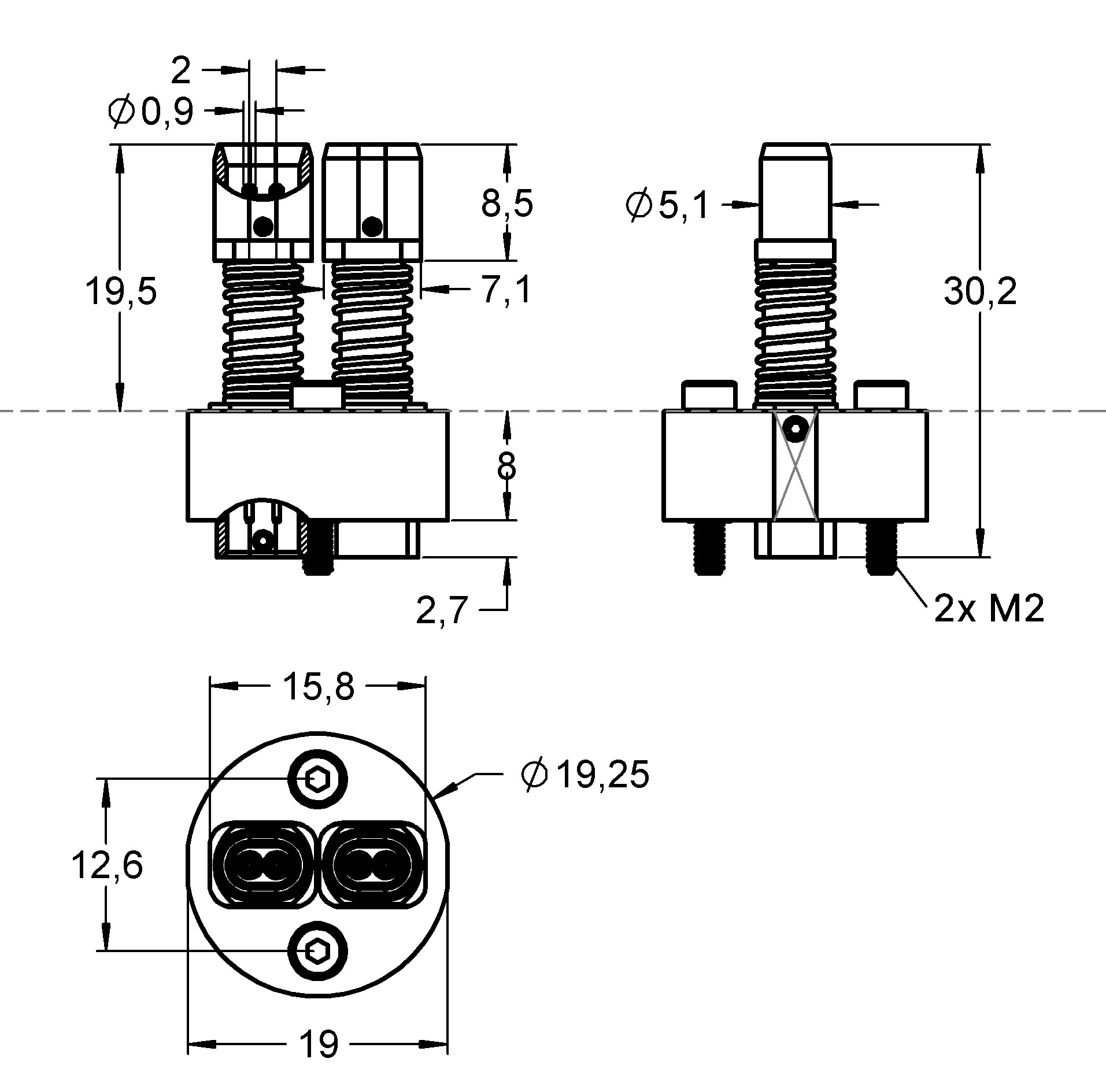

プローブ(mm)
HF77HMTDf0220G1500HMTDmF (Center Pitch: 19.5mm/748mil) Contacting H-MTD Female (2-pole) / Wobble function
標準仕様
| HF77HMTDf0220G1500HMTDmF | ||
| センターピン | 最大ストローク | 0.8mm |
| 推奨ストローク | 0.5mm | |
| 推奨ストローク時のバネ圧 | 75gf | |
| 初期バネ圧 | 50gf | |
| シールディングプランジャー | 最大ストローク | 3.5mm |
| 推奨ストローク | 2.5mm | |
| 推奨ストローク時のバネ圧 | 600gf | |
| 初期バネ圧 | 450gf | |
材質
| バレル | 真鍮・Auメッキ |
| プランジャー(inner) | BeCu・Auメッキ |
| プランジャー(outer) | BeCu・Auメッキ |
| スプリング(inner) | SWP ・Auメッキ |
| スプリング (outer) | SWP ・Auメッキ |
| フランジ | 真鍮・Niメッキ |
電気特性
| センターピン | シールディングプランジャー | |
| 定格電流 | 1.0A | 1.0A |
適合温度
| センターピン | シールディングプランジャー | |
| 標準仕様 | -45 ～ +100℃ | |
注文方法
注文コード：HF77HMTDf0220G1500HMTDmF
| HF77 | HMTD | f | 02 | 20G | 1500 | HMTD | m | F |
| シリーズ：HF77 | DUT：HMTD | オス/メス：f=メス | ハウジングタイプ：02=2極 | 周波数：20GHz | バネ圧：1500=1500g | 後端：HMTD | オス/メス：m=オス | 実装方法：F=フランジ |
| 交換用シールディングプランジャー：HF77HMTDf0120G750HMTDmP
交換用センターピン：F07702B090G075 |
||||||||
対応同軸ケーブルもございます。
※仕様は予告無く変更する場合がございます
