F772 (Center Pitch: 2.54mm/100mil)
F772 (Center Pitch: 2.54mm/100mil)
- 最大ストローク: 5.0mm
- 推奨ストローク: 4.0mm
- 推奨ストローク時のバネ圧: 150/220/300gf
- 初期バネ圧: 60gf
プローブ(mm)
F772 (Center Pitch: 2.54mm/100mil)
※ソケットH772の打ち込み工具はFM製品用工具のFEWZをご参照下さい。

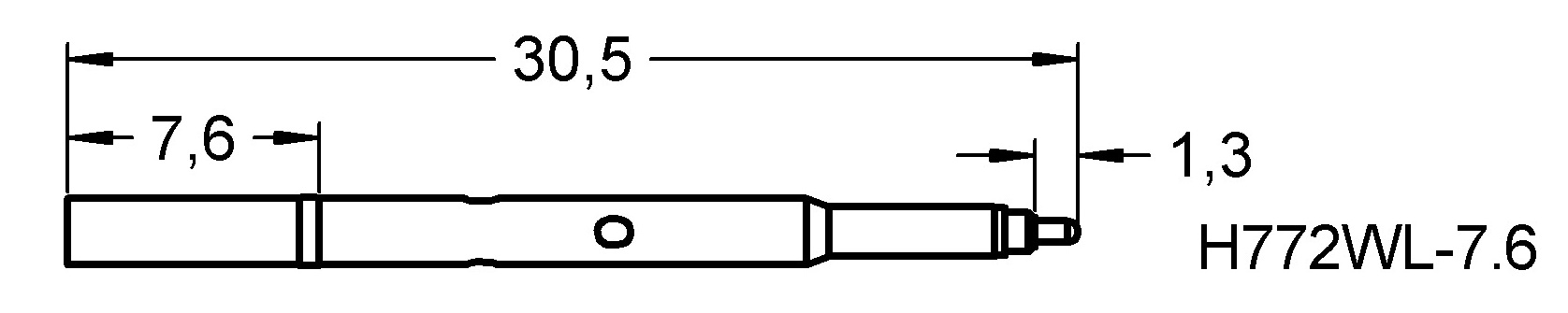

H772WL/0.1 ソケット
H772WL/0.1 ソケットは、後部にプローブがついており、ワイヤーの配線が不要です。 このソケットにより、DUTからトランスレーターボードへの信号の伝送が可能です。
高さ調整用スペーサー/H772DS/xx (mm)
| 注文コード | 外径ΦA | 内径ΦI | 高さL |
| H772DS/10 | 2.2 | 1.7 | 1.0 |
| H772DS/20 | 2.2 | 1.7 | 2.0 |
| H772DS/30 | 2.2 | 1.7 | 3.0 |
| H772DS/50 | 2.2 | 1.7 | 5.0 |
| H772DS/100 | 2.2 | 1.7 | 10.0 |
推奨ドリルサイズ
| 材質 | ドリル φ(mm)
press ring as stop |
ドリル φ(mm)
press ring inserted |
| EP 105(CEM1,Trolitax) | 1.99-2.00 | 2.03-2.05 |
| HGW2372.1(FR4) |
F772/先端形状・材質・メッキ・直径φ(mm)
03 BeCu;G
φ1.30
05 BeCu;G
φ1.80/ φ2.00
φ2.50/ φ4.00
06 BeCu;G
φ1.50/ φ1.80
φ2.00/ φ2.50
06 BeCu;G(IK)
FM製品先端形状一覧表
標準仕様
| 最大ストローク | 5.0mm |
| 推奨ストローク | 4.0mm |
| 推奨ストローク時のバネ圧 | 150/220/300gf |
| 初期バネ圧 | 60gf |
材質
| プランジャー | 先端形状参照 |
| バレル | 洋白・Auメッキ |
| スプリング | SWP・Agメッキ |
| ソケット | 洋白・Auメッキ |
電気特性
| 定格電流 | 5.0A |
| 固有抵抗 | <25mΩ (F772…H: <30mΩ ) |
適合温度
| 標準仕様 | -20 ～ +80℃ (F772…H: -40 ～ +200℃ ) |
H772WL／0.1 後部ピン標準仕様
| H772WL／0.1 後部ピン | |
| 最大ストローク | 1.2mm |
| 推奨ストローク | 1.0mm |
| 推奨ストローク時のバネ圧 | 100gf |
| 初期バネ圧 | 20gf |
ピン突き出し量
| H772WL／0.1 後部ピン、H772WW／LA／CR | |
| 突き出し量 | 10.0mm |
注文方法
注文コード【F772 06B 200 G 300 IK】の場合
| F772 | 06B | 200 | G | 300 | IK |
| シリーズ：F772 | 先端形状：06
材質：B=BeCu |
先端直径：200=2.0mm | 表面処理：G=Auメッキ | バネ圧：300=300g | 特殊仕様： H=耐熱バージョン |
| 付注：S=Steel | 付注：
L=長寿命Auメッキ N=Niメッキ P= |
付注： IK=絶縁キャップ付き | |||
| ※ソケットを注文する際、ソケット図面の上方に表示されている名称をご参照下さい。例：H772LA | |||||
※仕様は予告無く変更する場合がございます
