TP039シリーズ

  • 最大ストローク: TP039:6.35mm / TP039S:4.45mm
  • 推奨ストローク : TP039:4.3mm / TP039S:2.72mm
  • 推奨ストローク時のバネ圧: TP039:90gf / TP039S:100gf

プローブ(mm)

TP039

Highslide JS

TP039S

Highslide JS

ソケット(mm)

R039-CR

Highslide JS

R039-CS(受注生産品)

Highslide JS

R039-W500

Highslide JS

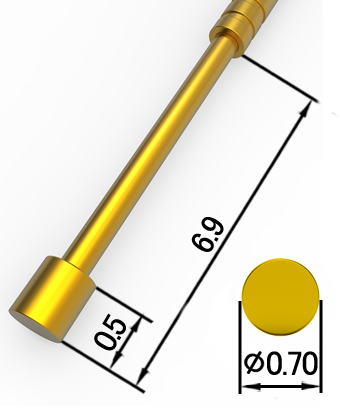

先端形状(mm)-TP039

A-S

Highslide JS

HS-S

Highslide JS

R-S

Highslide JS

WS-S

Highslide JS

先端形状(mm)-TP039S

A-S

Highslide JS

HS-S

Highslide JS

WS-S

Highslide JS

標準仕様

TP039 TP039S
最大ストローク 6.35mm 4.45mm
推奨ストローク 4.30mm 2.72mm
推奨ストローク時のバネ圧 90gf 100gf

材質

TP039 TP039S
プランジャー 鋼、Auメッキ (R : BeCu、Auメッキ)
バレル ニッケルシルバー、Auメッキ
スプリング SWP、Auメッキ SUS
ソケット 燐青銅、Auメッキ

電気特性

定格電流 2A
固有抵抗 <50mΩ

適合温度

TP039 TP039S
標準仕様 -40 ～ +80℃ -40 ～ +180℃

注文方法

プローブ

シリーズ名 － 先端形状 － 弊社管理番号

【例】　TP039－A－S

ソケット

シリーズ名－ ソケット形状－ワイヤ長さ(mm)

【例】　R039-W500



※仕様は予告無く変更する場合がございます
