TP050シリーズ
TP050シリーズ
- 最大ストローク: 6.35mm
- 推奨ストローク: 4.3mm
- 推奨ストローク時のバネ圧: 100gf / 150gf / 200gf / 286gf
プローブ(mm)
TP050
ソケット(mm)
R050-CR
R050-SC-L35
R050-SC (受注生産品)
R050-W500

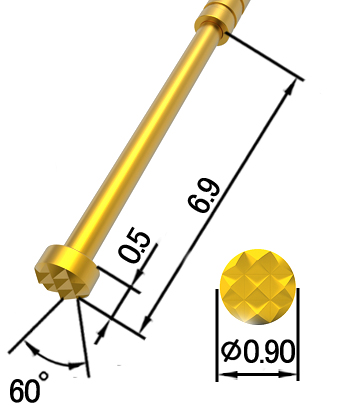

先端形状(mm)
標準仕様
| 最大ストローク | 6.35mm |
| 推奨ストローク | 4.3mm |
| 推奨ストローク時のバネ圧 | 100gf / 150gf / 200gf / 286gf |
材質
| プランジャー | BeCu、Auメッキ / 製品型式の尾端に「-S」付き：SK4、Auメッキ |
| バレル | 燐青銅、Auメッキ |
| スプリング | SWP、Auメッキ / SUS |
| ソケット | 燐青銅、Auメッキ |
電気特性
| 定格電流 | 3A |
| 固有抵抗 | <20mΩ |
適合温度
| 標準仕様 | SWP：-40 ～ +80℃
SUS：-40 ～ +180℃ |
注文方法
プローブ(標準仕様)
シリーズ名 － 先端形状 －荷重「バネ材質 」－ 先端材質
【例】 TP050－H－200－S → バネ材質：SWP ,先端材質:SK4
TP050－CF－200S → バネ材質：SUS , 先端材質:BeCu
ソケット
シリーズ名 －ワイヤ長さ(mm)
【例】 R050-W500
※仕様は予告無く変更する場合がございます
