TP100シリーズ

TP100シリーズ

  • 最大ストローク: 6.35mm
  • 推奨ストローク: 4.3mm
  • 推奨ストローク時のバネ圧: 57gf / 100gf / 156gf / 200gf / 230gf / 250gf / 306gf / 400gf / 485gf

プローブ(mm)

TP100

TP100...-S-A

ソケット(mm)

R100-CR-2.5T

R100-CR-2.5T-SC

View more

適用リード線付き端子(mm)

Φ1.0丸ピン用リード線付き端子

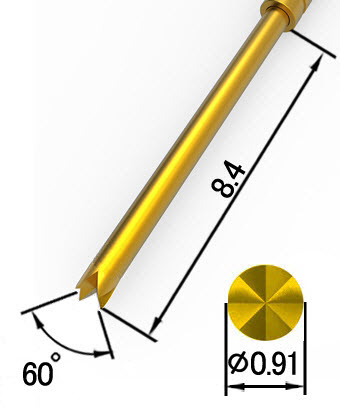

先端形状(mm)

A-S

R090C

VS...-S-A
VS...-S

HR...-S

View more

標準仕様

最大ストローク 6.35mm
推奨ストローク 4.3mm
推奨ストローク時のバネ圧 57gf / 100gf / 156gf / 200gf /

230gf / 250gf / 306gf / 400gf / 485gf

材質

プランジャー BeCu、Auメッキ / 製品型式の尾端に「-S」付き:SK4、Auメッキ
バレル 燐青銅、Auメッキ / 燐青銅、HDA Alloyメッキ
スプリング SUS
ソケット 燐青銅または真鍮、Auメッキ

電気特性

定格電流 5A
固有抵抗 <20mΩ

適合温度

標準仕様 -40 ~180℃

注文方法

プローブ(標準仕様)

シリーズ名 - 先端形状 -荷重- 先端材質

【例】 TP100-VS-200-S -A  → 先端材質:SK4, バレル表面処理:HDA Alloyメッキ

          TP100-CG-200   → 先端材質:BeCu, バレル表面処理:Auメッキ

ソケット

シリーズ名   - ソケット形状

【例】 R100-CR-2.5T



※仕様は予告無く変更する場合がございます
