HCF310 (Center Pitch:1.90mm/75mil) 大電流
HCF310 (Center Pitch:1.90mm/75mil) 大電流
- 定格電流 :10A
- 最大ストローク :3.0mm
- 推奨ストローク :2.4mm
- 推奨ストローク時のバネ圧 :90gf
プローブ(mm)
HCF310 (Center Pitch:1.90mm/75mil )
先端のストロークに伴い、後端もストロークします。

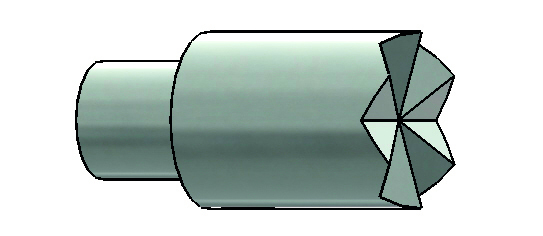

HCF310/先端形状・材質・メッキ・直径φ(mm)
推奨ドリルサイズ H310
| 材質 | ドリル φ(mm) |
| EP 105(CEM1,Trolitax) | 1.19-1.20 |
| HGW2372.1(FR4) |
標準仕様
| HCF310 | |
| 最大ストローク | 3.0mm |
| 推奨ストローク | 2.4mm |
| 推奨ストローク時のバネ圧 | 90gf |
| 初期バネ圧 | 40gf |
材質
| プランジャー | 先端形状参照 |
| バレル | 燐青銅 |
| スプリング | SUS |
| ソケット | 燐青銅・Auメッキ |
電気特性
| HCF310 | |
| 定格電流 | 10.0A |
| 固有抵抗 | <25mΩ |
適合温度
| 標準仕様 | -40 ～ +200℃ |
HCF310/温度上昇グラフ
注文方法
プローブ
注文コード【HCF310 04S 110 L 090】の場合
| HCF310 | 04S | 110 | L | 090 |
| シリーズ：HCF310 | 先端形状：04
材質：Ｓ=Steel |
先端直径：110=1.1mm | 表面処理：L=長寿命Auメッキ | バネ圧：090=90g |
| （旧：F310） | 付注：N=ニッケルメッキ | |||
| ※ソケットを注文する際、ソケット図面の上方に表示されている名称をご参照下さい。例：H310 | ||||
※型式が変更になりました。技術面での変更はありません。旧シリーズ名：F310
※仕様は予告無く変更する場合がございます
