F840 大電流仕様(Center Pitch: 7.00mm/275mil)
F840 大電流仕様(Center Pitch: 7.00mm/275mil)
- 最大ストローク : 4.4mm / 5.5mm
- 推奨ストローク: 3.5mm / 5.0mm
- 推奨ストローク時のバネ圧 : 500gf + 1500gf
- 初期バネ圧 : 130gf + 300gf

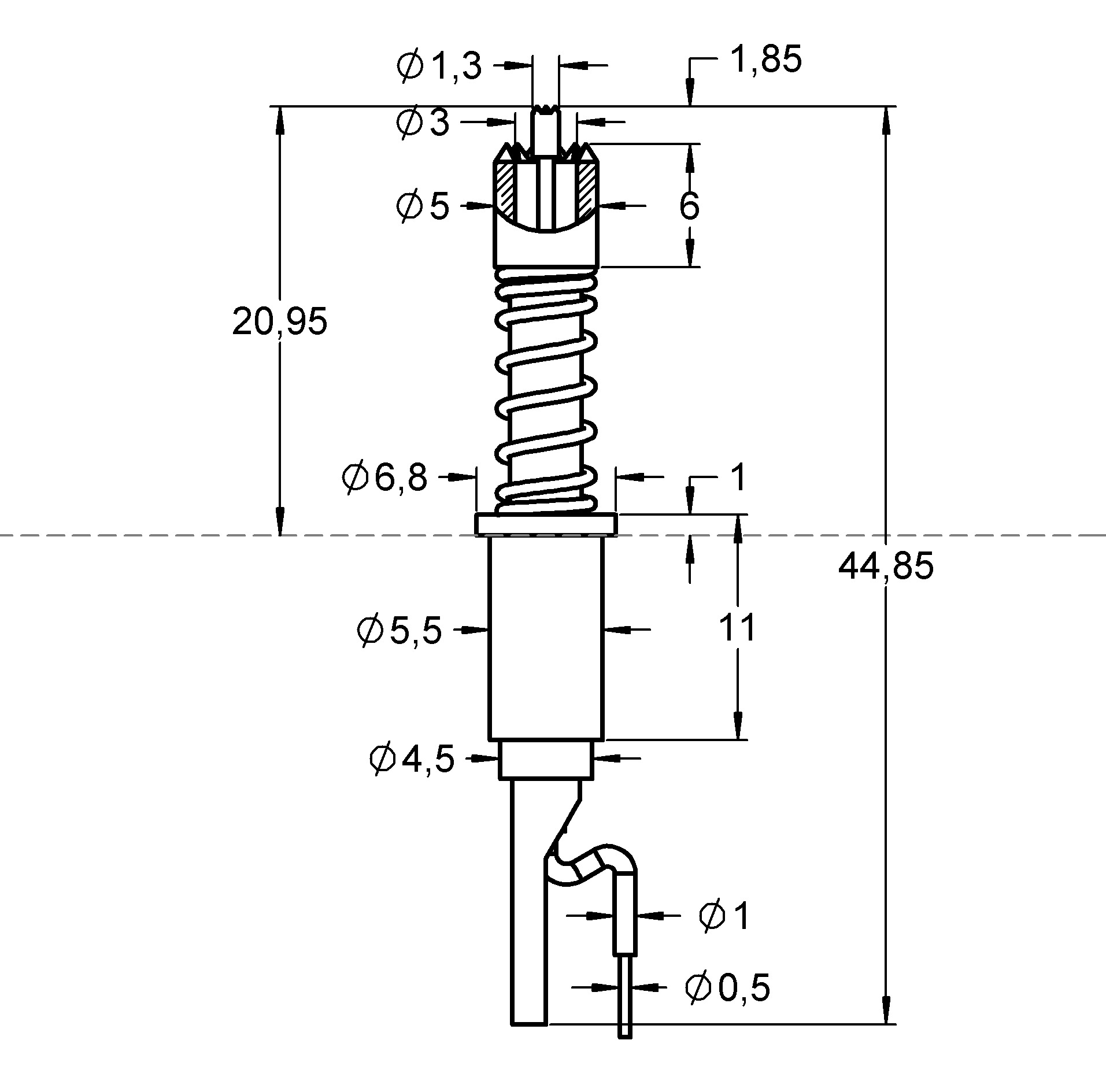

プローブ(mm)
F840 大電流仕様(Center Pitch: 7.00mm/275mil)
推奨ドリルサイズ
| ドリル φ(mm) |
| 5.49-5.51 |
先端形状
06 BeCu ; G
※詳細は下記表をご参照下さい
| シリーズ | 先端形状 | センターピン(ФA)mm | シールディングプランジャー(ФB)mm | Overlap
(C)mm |
基板面からの高さ(H)mm | 全長(L)mm |
| F840 | 06 | 1.30 | 5.00 | 1.85 | 21.00 | 44.85 |
標準仕様
| F840 | ||
| センターピン | 最大ストローク | 4.4mm |
| 推奨ストローク | 3.5mm | |
| 推奨ストローク時のバネ圧 | 500gf | |
| 初期バネ圧 | 130gf | |
| シールディングプランジャー | 最大ストローク | 5.5mm |
| 推奨ストローク | 5.0mm | |
| 推奨ストローク時のバネ圧 | 1500gf | |
| 初期バネ圧 | 300gf | |
材質
| センターピン | シールディングプランジャー | |
| プランジャー | Steel・長寿命Auメッキ | |
| スリーブ | 真鍮・メッキ無し | |
| スプリング | SUS・メッキ無し | |
電気特性
| センターピン | シールディングプランジャー | |
| 定格電流 | 5.0A | 30.0A |
適合温度
| センターピン | シールディングプランジャー | |
| 標準仕様 | -40 ～ +200℃ | |
注文方法
注文コード【F840 06B 130 G 2000 】の場合
| F840 | 06B | 130 | G | 2000 |
| シリーズ：F840 | 先端形状：06
材質：B=BeCu |
先端直径：130=1.30mm | 表面処理：G=Auメッキ | バネ圧：2000=2000g |
※仕様は予告無く変更する場合がございます
