F772…C (Center Pitch: 2.54mm/100mil) 大電流
F772…C (Center Pitch: 2.54mm/100mil) 大電流
- 定格電流 :20A
- 最大ストローク :5.0mm
- 推奨ストローク :4.0mm
- 推奨ストローク時のバネ圧 :150gf/300gf
プローブ(mm)
F772...C (Center Pitch: 2.54mm/100mil)

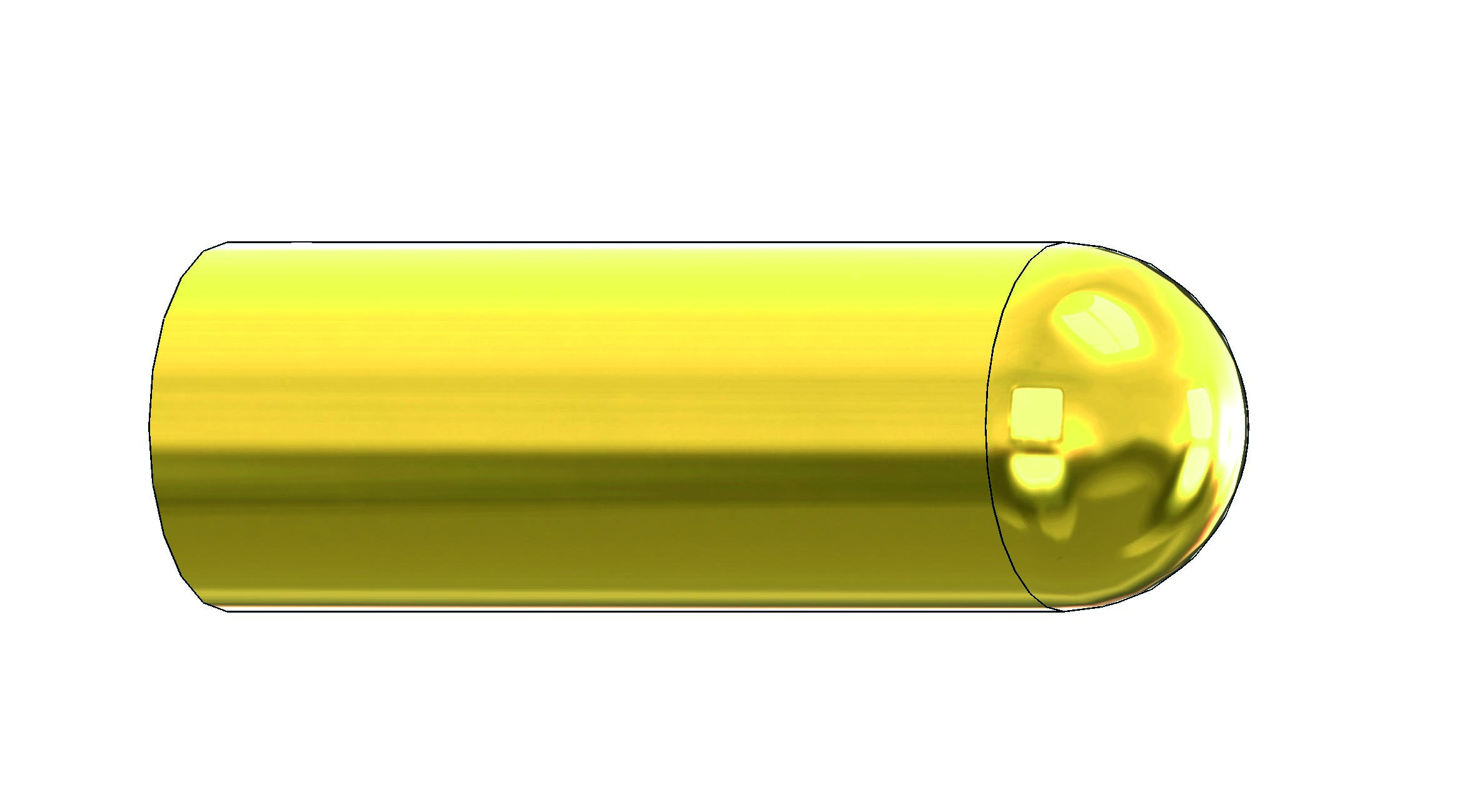

F772...C/先端形状・材質・メッキ・直径φ(mm)
05 BeCu;G
φ2.00
150/300g
06 BeCu;G
φ2.00
150/300g
06 BeCu;G
φ2.50
300g
07 BeCu;G
φ2.00
300g
F772 55B200G 300Cの先端形状No.55はNo.05に溝が付いた形状です。溝に溜まった汚れ、付着物が落ちるので、安定した通電が可能です。また、エッジがNo.05より鋭くなっています。
推奨ドリルサイズ
| ドリル φ(mm) |
| 1.99-2.00 |
標準仕様
| F772…C | |
| 最大ストローク | 5.0mm |
| 推奨ストローク | 4.0mm |
| 推奨ストローク時のバネ圧 | 150gf/300gf |
| 初期バネ圧 | 50gf |
材質
| プランジャー | 先端形状参照 |
| バレル | 真鍮・Auメッキ |
| スプリング | SUS |
| ソケット | 真鍮・Auメッキ |
電気特性
| F772…C | |
| 定格電流 | 20.0A |
| 固有抵抗 | <10mΩ |
適合温度
| 標準仕様 | -40 ～ +200℃ |
F772...C/温度上昇グラフ
注文方法
注文コード【F772 06B 200 G 300 C】の場合
| F772 | 06B | 200 | G | 300 | C |
| シリーズ：F772 | 先端形状：06
材質：B=BeCu |
先端直径：200=2.0mm | 表面処理：G=Auメッキ | バネ圧：300=300g | 特殊仕様：
C=大電流バージョン |
| 付注：Ａ=AgNi | 付注： U=メッキなし
|
||||
| ※1、ソケットを注文する際、ソケット図面の上方に表示されている名称をご参照下さい。例：H772LAS1 | |||||
※下記の製品は特注仕様です。
F772 14S130L 150 C
※仕様は予告無く変更する場合がございます
