KLOSPH-5-E-E (Center Pitch:8.5mm) 大電流4端子

KLOSPH-5-E-E (Center Pitch:8.5mm) 大電流4端子

  • 定格電流 :60A
  • 最大ストローク :2.0mm / 10mm
  • 推奨ストローク :2.0mm / 6.6mm
  • 推奨ストローク時のバネ圧 :220g + 660g
  • 電圧測定ピン: 内ばね式 / 電流測定ピン: 外ばね式

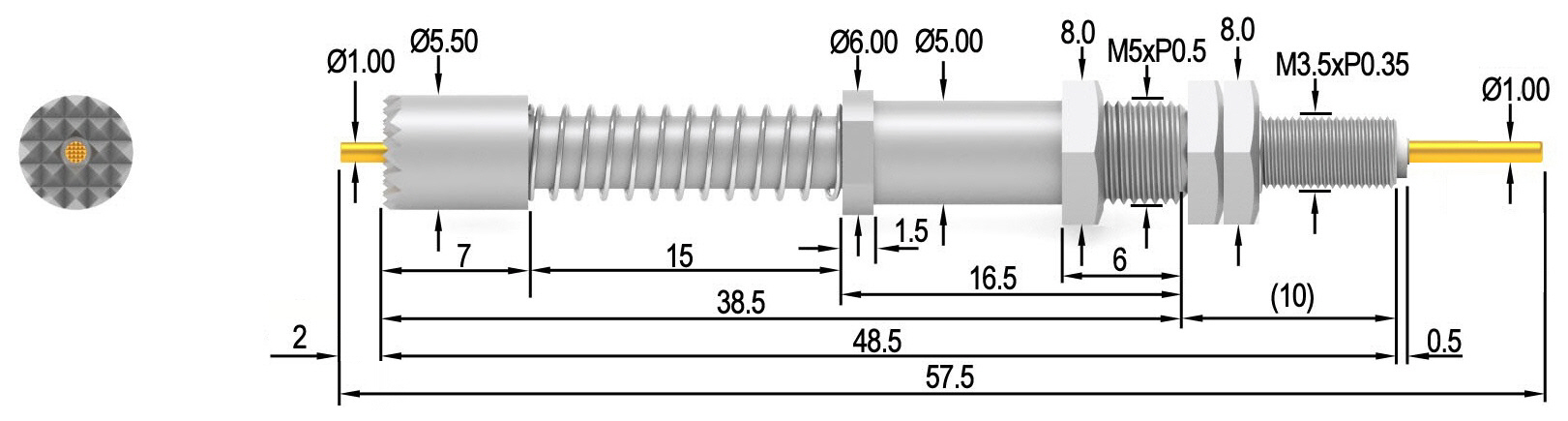

プローブ(mm)

KLOSPH-5-E-E (Center Pitch:8.5mm)

Highslide JS
電流測定ピンのストロークに伴い、後端もストロークします。

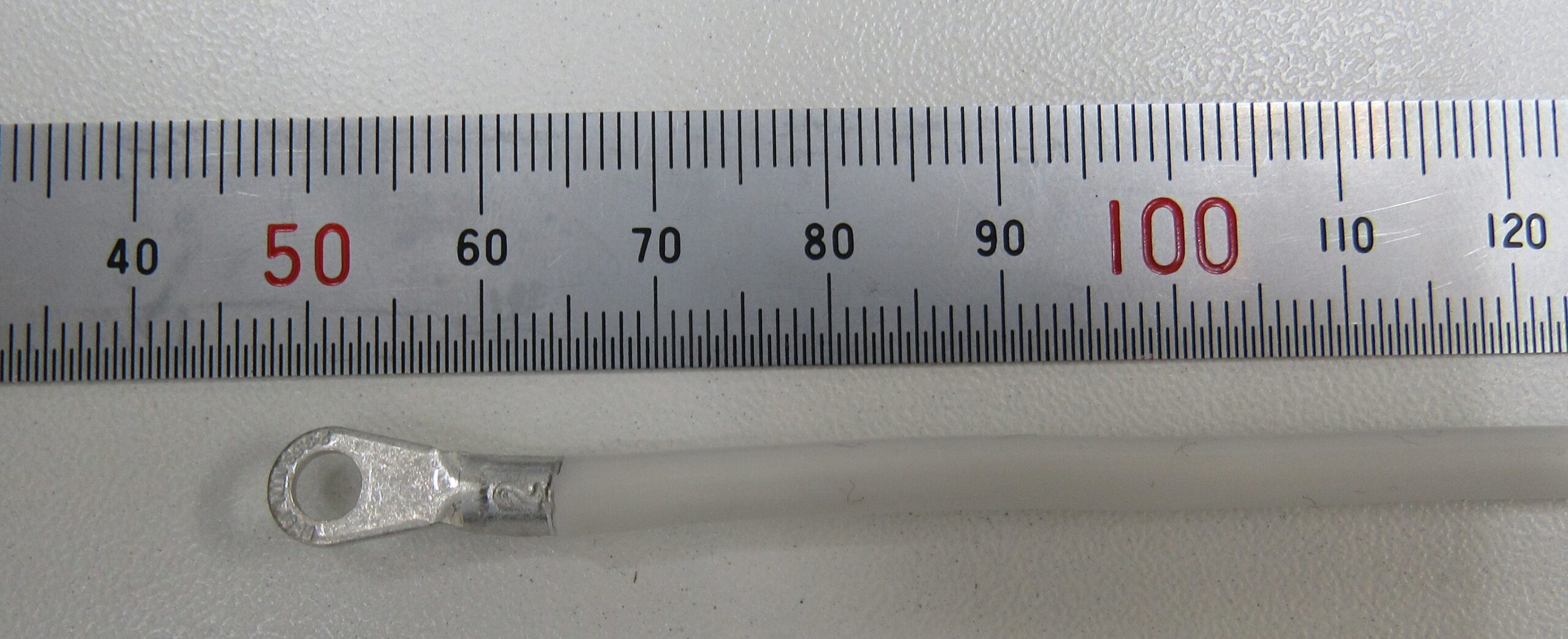

適用リード線付き端子(mm)

Φ1.0丸ピン用リード線付き端子

標準仕様

KLOSPH-5-E-E
電圧測定ピン 最大ストローク 2.0mm
最大ストローク時のバネ圧 220gf
電流測定ピン 最大ストローク 10.0mm
推奨ストローク 6.6mm
推奨ストローク時のバネ圧 660gf

材質

電圧測定ピン 電流測定ピン
プランジャー 銅合金 、Auメッキ 合金  、HDA Alloyメッキ
スリーブ 真鍮  、Niメッキ
スプリング SUS
ナット 真鍮
ストッパー ステンレス
絶縁体 PEEK

電気特性

電流測定ピン
定格電流 60.0A

適合温度

標準仕様 -40 ~ +180℃

温度特性

試験箇所:プランジャーの先端部

取付・配線方法

取付け方法

配線方法

バレル固定用工具

バレル固定用のM5.0ナットを付け外す工具です。

詳細は下記リンクをご参照ください。

OSPH5-ST-M5.0

注文コード

プローブ

 KLOSPH-5-E-E



リード線付き端子

 Φ1.0丸ピン用リード線付き端子



出荷の際は部品状態での出荷になります。
プランジャー/バレル/スプリング/大ナット/小ナットx2
取付・配線方法をご覧ください。





※仕様は予告無く変更する場合がございます
