HCF733 (Center Pitch: 4.00mm/157mil) 大電流
HCF733 (Center Pitch: 4.00mm/157mil) 大電流
- 定格電流 : 25A
- 最大ストローク: 5.0mm
- 推奨ストローク: 4.0mm
- 推奨ストローク時のバネ圧 :150gf/300gf/600gf
プローブ(mm)
HCF733 (Center Pitch: 4.00mm/157mil)

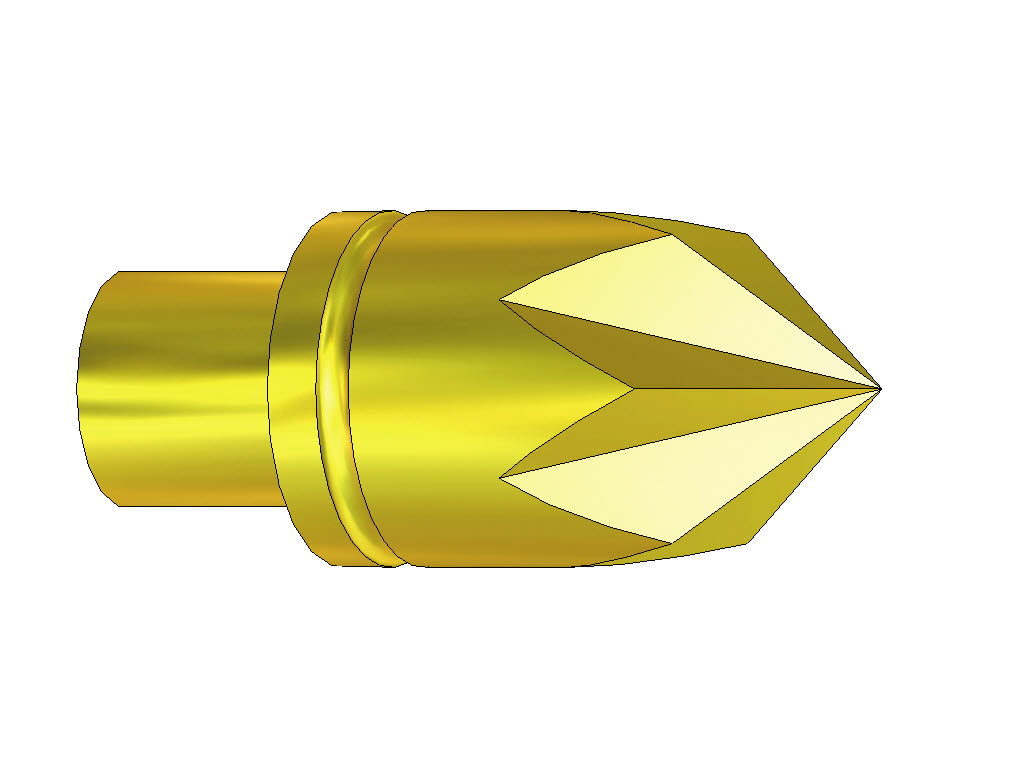

HCF733/先端形状・材質・メッキ・直径φ(mm)
05 AgNi;U
φ3.0
300g
06 BeCu;G
φ1.8/4.0
300g
06 BeCu;G
φ2.3
150/300g
06 BeCu;G
φ3.0
150/300/ 600g
HCF733 55B300G 300の先端形状No.55はNo.05に溝が付いた形状です。溝に溜まった汚れ、付着物が落ちるので、安定した通電が可能です。また、エッジがNo.05より鋭くなっています。
推奨ドリルサイズ
| ドリル φ(mm)
(ナールなし) |
ドリル φ(mm)
(ナール付き) |
| 2.98-2.99 | 3.00-3.02 |
標準仕様
| HCF733 | |
| 最大ストローク | 5.0mm |
| 推奨ストローク | 4.0mm |
| 推奨ストローク時のバネ圧 | 150gf/300gf/600gf |
| 初期バネ圧 | 60gf/60gf/170gf |
材質
| プランジャー | 先端形状参照 |
| バレル | 真鍮・Auメッキ |
| スプリング | SUS |
| ソケット | 真鍮・Auメッキ |
電気特性
| HCF733 | |
| 定格電流 | 25A |
| 固有抵抗 | <8mΩ |
適合温度
| 標準仕様 | -40 ～ +200℃ |
HCF733/温度上昇グラフ
注文方法
注文コード【HCF733 06B 300 G 300】の場合
| HCF733 | 06B | 300 | G | 300 |
| シリーズ：HCF733 | 先端形状：06
材質：B=BeCu |
先端直径：300=3.0mm | 表面処理：G=Auメッキ | バネ圧：300=300g |
| （旧：F733…C） | 付注：Ａ=AgNi | 付注： U=メッキなし | ||
| ※ソケットを注文する際、ソケット図面の上方に表示されている名称をご参照下さい。例：H733LAS1、H733LARD | ||||
※HCF73311B140G300は受注生産品です。
※型式が変更になりました。技術面での変更はありません。旧シリーズ名：F733…C
※仕様は予告無く変更する場合がございます
