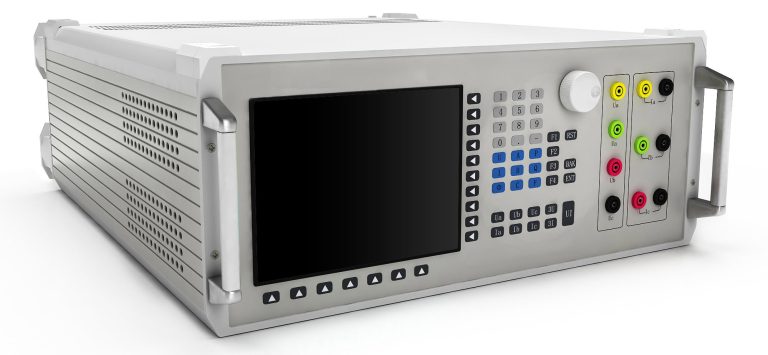

三相交流電力標準器

TP3PSPS三相交流電力標準器は、標準源とマルチメーターの一体型設計を採用しており、さまざまな機器の校正や電気製品のテスト要件の適時性と信頼性を大幅に向上させます。

TP3PSPS三相交流電力標準器は、標準源とマルチメーターの一体型設計を採用しており、優れた品質と機能、安定した性能、簡単な操作、持ち運び可能で、高い実用性を備えています。

電気テスト、測定校正、製品テスト、科学研究などに使用され、さまざまな機器の校正や電気製品のテスト要件の適時性と信頼性を大幅に向上させます。

1. 　三相電圧、電流、位相、周波数、電力、力率の信号を高い安定性と高精度で出力できます。

2.　2〜51個の高調波信号を出力できます。高調波次数、高調波含有率、および高調波位相を組み合わせて、任意の組み合わせで出力できます。

3.　電圧、電流、位相、周波数、その他の電気的パラメータは、調整範囲内で任意に設定および調整できます。

4.　電圧、電流、位相、力率のテストポイントが豊富に設計されているため、操作がより便利で効率的になります。

5.　最大32の電気的パラメーターを正確に測定し、大画面カラーLCDにベクターグラフィックスのマッチングにより、直感的な表示ができます。

6.　三相電気エネルギーパルス入出力インターフェースにより、同時に3つの単（三）相電気エネルギーメーターを検証でき、電気エネルギーメーター検証デバイスとして使用することができます。

7.　電気エネルギー累積カウント機能があります。有効電力、無効電力、皮相電力の累積カウントができます。

8.　強力な容量性負荷駆動能力により、さまざまなタイプの負荷要件を満たすことができます。

9.　タッチパネル、パネルボタン、ダイアル操作を備えており、様々な操作方法が選べます。

三相交流電力標準器規格一覧表
型式	TP3PSPS-010	TP3PSPS-005	TP3PSPS-002
精度	0.1レベル	0.05レベル	0.02レベル
標準源/マルチメーター一体機能	あり
基本機能	標準三相電圧、電流、位相、有効電力、無効電力、皮相電力、力率、位相、周波数出力
単相出力機能	あり
合成出力機能	あり
設定調整機能	すべての電気パラメータを任意に設定し、連続調整可能です
ハーモニック機能	2～31次高調波	2～51次高調波	2～51次高調波
ベクトル図表示機能	あり
電気エネルギー累積カウント機能	あり
電気エネルギー誤差検証機能	3つの電気エネルギーメーターを同時に検証可能
パルス入出力	3パルス入力、3パルス出力
テストポイントの編集機能	任意のテストポイントを設定し、任意に編集できます
操作モード	カラータッチパネル+物理ボタン+エンコーダ+コンピューター+足踏みスイッチ
通信インタフェース	RS232インターフェースと485インターフェース、オープン通信プロトコル
コンピュータ制御機能	あり（ソフトウェア付属品）
言語	英語/中国語
リモートアップグレード機能	あり
自己校正機能	あり
ソフトウェア修正	あり
保護機能	自動保護、エラーアラーム
電圧出力	レンジ：380V、220V、100V、57.7V; 調整範囲：(0-120)%RG; 調整精度：0.01%RG；精度：0.1%RG；安定度：≤0.02%/3 min；出力電力：20VA/相；全負荷調整率：0.05%RG；歪み：≦0.2% (非容量性負荷)	レンジ：380V、220V、100V、57.7V; 調整範囲：(0-120)%RG; 調整精度：0.01%RG；精度：0.05%RG；安定度：≤0.02%/3 min；出力電力：20VA/相；全負荷調整率：0.02%RG；歪み：≦0.1% (非容量性負荷)	レンジ：380V、220V、100V、57.7V; 調整範囲：(0-120)%RG; 調整精度：0.001%RG；精度：0.02%RG；安定度：≤0.005%/3 min；出力電力：20VA/相；全負荷調整率：0.02%RG；歪み：≦0.05% (非容量性負荷)
電流出力	レンジ：20A、5A、1A、0.2A; 調整範囲：(0～120)%RG; 調整精度：0.01%RG；精度：0.1%RG；安定度:≤0.02%/3 min；出力電力：20VA/相；全負荷調整率：0.05%RG；歪み：≦0.2% (非容量性負荷)	レンジ：20A、5A、1A、0.2A; 調整範囲：(0～120)%RG; 調整精度：0.01%RG；精度：0.05%RG；安定度:≤0.02%/3 min；出力電力：20VA/相；全負荷調整率：0.02%RG；歪み：≦0.1% (非容量性負荷)	レンジ：20A、5A、1A、0.2A; 調整範囲：(0～120)%RG; 調整精度：0.001%RG；精度：0.02%RG；安定度:≤0.005%/3 min；出力電力：20VA/相；全負荷調整率：0.02%RG；歪み：≦0.05% (非容量性負荷)
有効電力	精度：0.1%RG; 安定度：0.05%RG/3min	精度：0.05%RG; 安定度：0.02%RG/3min	精度：0.02%RG; 安定度：0.01%RG/3min
位相	0°～359.99°；調整精度：0.01°；精度：0.05°；	0°～359.999°；調整精度：0.001°；精度：0.02°；	0°～359.999°；調整精度：0.001°；精度：0.01°；
周波数	40Hz～70Hz；調整精度：0.001Hz；精度：0.005Hz；	40Hz～70Hz；調整精度：0.0001Hz；精度：0.001Hz；	40Hz～70Hz；調整精度：0.0001Hz；精度：0.0005Hz；
力率	-1～0～+1；調整精度：0.001；精度：0.005	-1～0～+1；調整精度：0.0001；精度：0.005	-1～0～+1；調整精度：0.0001；精度：0.0005
高調波分析	ハーモニックの回数：2-31回；ハーモニック含有量設定範囲：0～40%；ハーモニック含有率設定の精度：設定値±0.1%；	ハーモニックの回数：2-51回；ハーモニック含有量設定範囲：0～40%；ハーモニック含有率設定の精度：設定値±0.1%；	ハーモニックの回数：2-51回；ハーモニック含有量設定範囲：0～40%；ハーモニック含有率設定の精度：設定値±0.1%；
寸法	L449mm×W445mm×H177mm
質量	18Kg

※仕様は予告無く変更する場合がございます
