VF100 (Center Pitch: 2.54mm/100mil)
VF100 (Center Pitch: 2.54mm/100mil)
- 最大ストローク: 5.5mm
- 推奨ストローク: 5.0mm
- スイッチストローク: HVF100SHAT使用時 2.5mm
- 推奨ストローク時のバネ圧: 500/1000/1500gf （S1：1000gf）
- 初期バネ圧: 80/80/120gf （S1：80gf）
プローブ(mm)
先端形状・材質・メッキ・直径φ(mm)

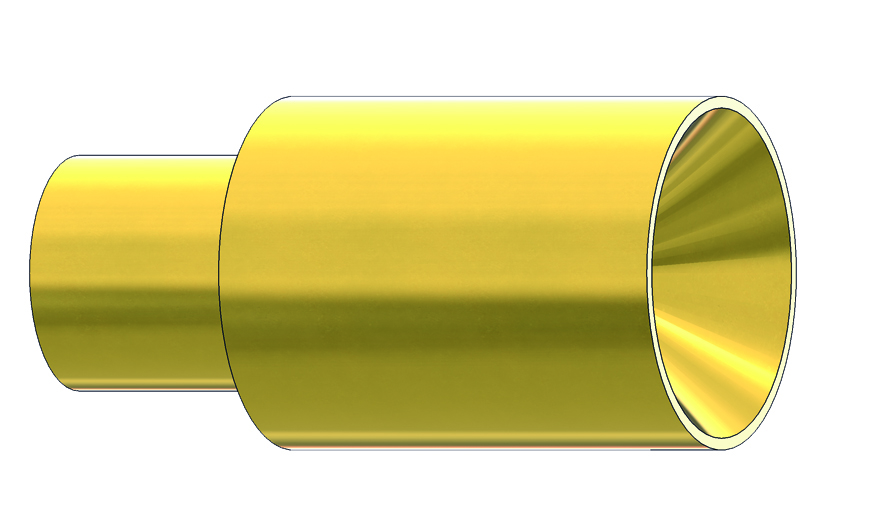

05 BeCu;G
φ1.90/2.20
11 BeCu;G
φ1.20
12 BeCu;G
φ2.50
16 Steel;L φ0.75
（Version；S1）
17 BeCu ;G
φ1.50/1.80
推奨ドリルサイズ
| ドリル φ(mm)HVF100 |
| 1.99-2.00 |
標準仕様
| 最大ストローク | 5.5mm |
| 推奨ストローク | 5.0mm |
| スイッチストローク | HVF100SHAT使用時 2.5mm |
| 推奨ストローク時のバネ圧 | 500/1000/1500gf （S1：1000gf） |
| 初期バネ圧 | 80/80/120gf （S1：80gf） |
材質
| プランジャー | 先端形状参照 |
| スリーブ | 真鍮、Auメッキ |
| スプリング | SWP、Auメッキ |
| ソケット | 真鍮、Auメッキ |
電気特性
| 定格電流 | 5.0A |
| 固有抵抗 | <30mΩ |
適合温度
| 標準仕様 | -20 ～ +80℃ |
注文方法
注文コード【VF100 05B 190 G 10 】の場合
| VF100 | 05B | 190 | G | 10 |
| シリーズ：VF100 | 先端形状：05
材質：B=BeCu |
先端直径：190=1.90mm | 表面処理：G=Auメッキ | バネ圧：10=1000g |
| ※ソケットを注文する際、ソケット図面の上方に表示されている名称をご参照下さい。 | ||||
※仕様は予告無く変更する場合がございます
