KLOSPH-3-E-E (Center Pitch:5.1mm) 大電流4端子
KLOSPH-3-E-E (Center Pitch:5.1mm) 大電流4端子
- 定格電流 :20A
- 最大ストローク :2.0mm / 10mm
- 推奨ストローク :2.0mm / 6.6mm
- 推奨ストローク時のバネ圧 :100g + 510g
- 電圧測定ピン: 内ばね式、電流測定ピン: 外ばね式

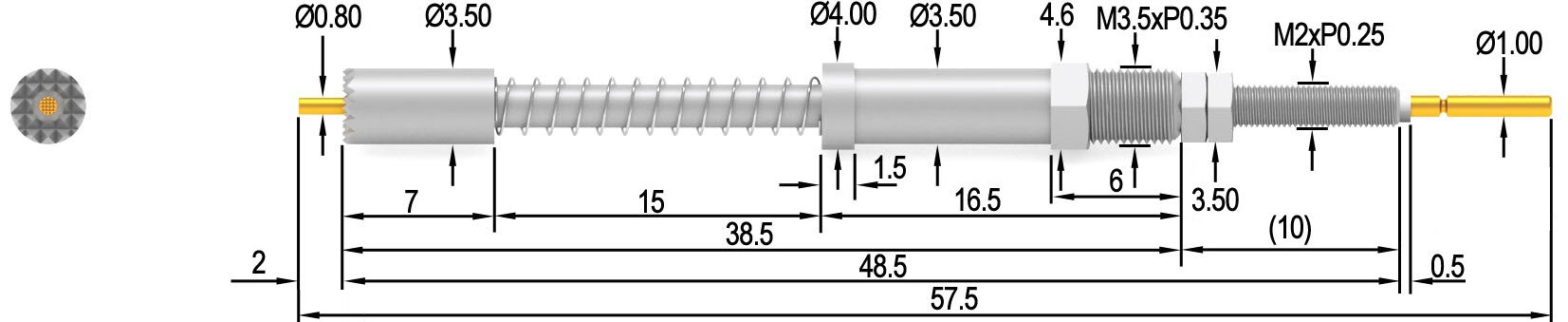

プローブ(mm)
KLOSPH-3-E-E (Center Pitch:5.1mm)
電流測定ピンのストロークに伴い、後端もストロークします。
適用リード線付き端子 (電圧測定ピン用)
Φ1.0丸ピン用リード線付き端子
丸型端子付きケーブル (電流測定ピン用)
適合丸型端子付きケーブル
品名: HCC-3-L500-M2/N
柔軟性が高くプローブの動きに影響を与えません。
| 線材仕様 | |
| 長さ | 500mm |
| 導体外径 | 1.8mm (より線) |
| 仕上り外形 | 約4.0mm |
| 電流 | 50A |
| 耐熱温度 | -30～+180℃ |
| 末端処理 | オープン |
標準仕様
| KLOSPH-3-E-E | ||
| 電圧測定ピン | 最大ストローク | 2.0mm |
| 最大ストローク時のバネ圧 | 100gf | |
| 電流測定ピン | 最大ストローク | 10.0mm |
| 推奨ストローク | 6.6mm | |
| 推奨ストローク時のバネ圧 | 510gf | |
材質
| 電圧測定ピン | 電流測定ピン | |
| プランジャー | 銅合金 、Auメッキ | 合金 、HDA Alloyメッキ |
| スリーブ | 真鍮 、Niメッキ | |
| スプリング | SUS | |
| ナット | 真鍮 | |
| ストッパー | りん青銅 、Auメッキ | |
| 絶縁体 | PEEK | |
電気特性
| 電流測定ピン | |
| 定格電流 | 20.0A |
適合温度
| 標準仕様 | -40 ～ +120℃ |
温度特性
試験箇所：プランジャーの先端部
取付・配線方法
取付け方法
配線方法
バレル固定用工具
注文コード
プローブ
KLOSPH-3-E-E
リード線付き端子
Φ1.0丸ピン用リード線付き端子
丸型端子付きケーブル
HCC-3-L500-N
出荷の際は部品状態での出荷になります。
プランジャー/バレル/スプリング/大ナット/小ナットx2
取付・配線方法をご覧ください。
※仕様は予告無く変更する場合がございます
