KLOSPH-25-FE-FE (Center Pitch:34.0mm) 大電流4端子
KLOSPH-25-FE-FE (Center Pitch:34.0mm) 大電流4端子
- 定格電流 :600A
- 最大ストローク :3.0mm / 6.0mm
- 推奨ストローク :3.0mm / 4.6mm
- 推奨ストローク時のバネ圧 :470g + 5,650g
- 電圧測定ピン: 内ばね式 / 電流測定ピン: 外ばね式

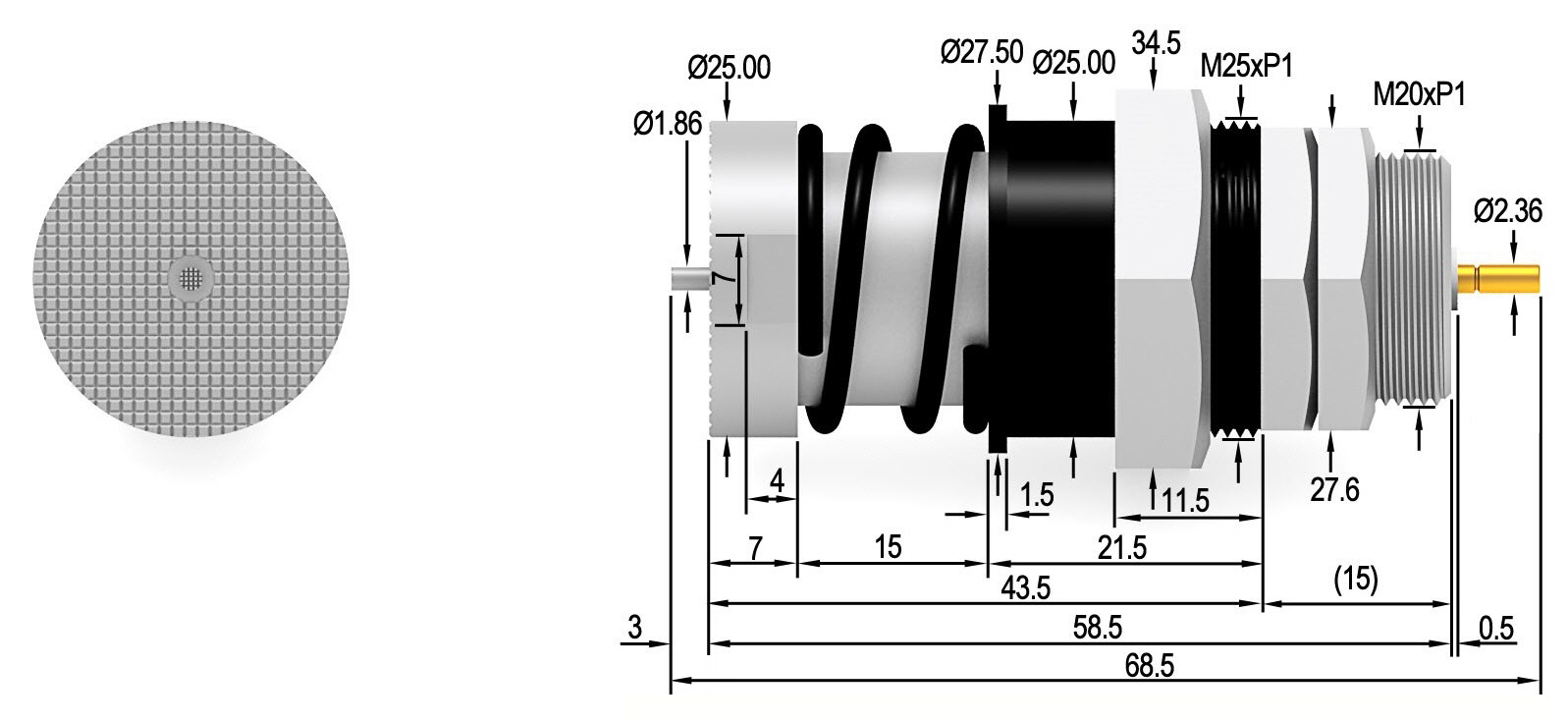

プローブ(mm)
KLOSPH-25-FE-FE (Center Pitch:34.0mm)
電流測定ピンのストロークに伴い、後端もストロークします。
標準仕様
| KLOSPH-25-FE-FE | ||
| 電圧測定ピン | 最大ストローク | 3.0mm |
| 最大ストローク時のバネ圧 | 470gf | |
| 電流測定ピン | 最大ストローク | 6.0mm |
| 推奨ストローク | 4.6mm | |
| 推奨ストローク時のバネ圧 | 5650gf | |
材質
| 電圧測定ピン | 電流測定ピン | |
| プランジャー | 銅合金、
HDA Alloyメッキ |
合金 、
HDA Alloyメッキ |
| スリーブ | 真鍮 、絶縁コーティング | |
| スプリング | SUS 、絶縁コーティング | |
| ナット | 真鍮 | |
| ストッパー | りん青銅 、Auメッキ | |
| 絶縁体 | PEEK | |
電気特性
| 電流測定ピン | |
| 定格電流 | 600A |
適合温度
| 標準仕様 | -40 ～ +180℃ |
温度特性
試験箇所：プランジャーの先端部
取付・配線方法
取付け方法
配線方法
注文方法
注文コード【KLOSPH-25-FE-FE 】
出荷の際は部品状態での出荷になります。
プランジャー/バレル/スプリング/大ナット/小ナットx2
取付・配線方法をご覧ください。
※仕様は予告無く変更する場合がございます
